1) Clavier

Introduction

Le clavier est considéré comme l'élément essentiel permettant la communication avec le PC. Il permet en effet de lui envoyer des commandes ou des données sous forme de texte, de chiffres, ou grâce à des symboles divers. Les tout premiers ordinateurs n'en étaient pourtant pas munis, et fonctionnaient grâce à des cartes perforées, basées sur le système binaire.

Retour en haut de la page

A. La disposition du clavier

Aujourd'hui, la plupart des claviers sont disposée de manière identique. En effet, leur model n'est en fait que la copie de notre bonne vieille machine à écrire. L'organisation de ceux-ci a surtout un intérêt pratique, puisqu'il a été conçu afin d'éviter que les bras portant les caractères, ne se touchent en cas de frappe trop rapide ( et non pour faciliter la frappe ! ). L e clavier sera donc composer des touches présentes sur la machine à écrire, ainsi que de touches complémentaires permettant des fonctions plus spécialisées telles que l'effacement ou un déplacement du curseur, etc...
Le pavé numérique se situe sur le côté droit du clavier et possède de nombreuses fonctions. Sa première fonction est, comme son nom l'indique, de rentrer des chiffres ainsi que des symboles numériques. Une deuxième fonction est possible, commandée par la touche de verrouillage numérique. Le pavé numérique peut alors être employé pour le déplacement du curseur sur l'écran.
Même si la disposition des claviers français, appelée AZERTY ( en raison de sa première rangée de lettre) est identique, chaque pays utilise une disposition de touches différentes ( la disposition américaine est appelée QWERTY ).
Certains claviers sont appelés sensitifs et possèdent des touches sensibles, à la pression, à la conduction électrique, ou encore à la lumière. La majorité des claviers restent pourtant sensibles à l'enfoncement des touches.

Retour en haut de la page

B. La communication avec le PC

La communication du clavier avec le PC, s'effectue grâce à un processeur, qui nécessite peu de puissance pour son fonctionnement. Lorsque ce processeur détecte l'enfoncement d'une touche, il envoie le numéro correspondant à cette touche, appelé aussi scan code au contrôleur de clavier, situé sur la carte mère. Pourtant le processeur ne peut pas déterminer à quoi correspond cette touche
En effet, une même touche peut signifier différents caractères, ou encore la position peut être différente d'un pays à l'autre. Le scan code, sera donc transmis au gestionnaire de clavier, un programme qui pourra déterminer le caractère correspondant au code. Il existe donc un gestionnaire différent pour chaque clavier ( selon le pays ou la disposition des touches imposée par le constructeur).

Le clavier est donc le périphérique d'entrée principal, permettant d'entrer de nombreuses informations au PC. Pourtant, aujourd'hui certains ordinateurs fonctionnent grâce à l'écriture manuscrite.

Retour en haut de la page

Conclusion

Le clavier est considéré comme l'élément essentiel permettant la communication avec le PC. Il permet en effet de lui envoyer des commandes ou des données sous forme de texte, de chiffres, ou grâce à des symboles divers. Les tout premiers ordinateurs n'en étaient pourtant pas munis, et fonctionnaient grâce à des cartes perforées, basées sur le système binaire.

Retour en haut de la page

2) Souris et ses dérivés

Introduction

La souris n'est pas l'un des premiers périphériques d'entrées qui sont apparus. En effet au tout début, les commandes s'effectuaient uniquement grâce au clavier. L'outil de pointage, appelé plus familièrement souris, fait son apparition avec l'interface graphique. Elles peuvent être à boule, optique, reliées au PC par un fil ou même par des rayons infrarouges ( voire des ondes radios). Celles-ci ne sont généralement pas adaptés aux ordinateurs portables.

Retour en haut de la page

A. La souris traditionnelle

Inventée par Xerox, la souris a été commercialisée sur les PC par Microsoft au même moment que l'interface graphique avec Windows. La plupart des souris comportent deux boutons, certaines en possèdent trois, le dernier étant le plus souvent outil à des applications spécifiques. La communication avec le PC peut s'effectuer par liaison radio, par infrarouges, les plus utilisées sont pourtant reliées au PC par un câble. Ce câble est alors connecté à une interface série ou parallèle.
Les souris à interface série sont branchées sur le même connecteur qu'une imprimante série. La meilleure solution serait donc de disposer de deux connecteurs séries. Les souris à interface parallèle se branchent sur une carte mère d'interface spéciale, à condition que l'on dispose d'un connecteur d'extension libre de 8 bits. Il est également possible grâce à un petit boîtier de conversion de connecter la souris sur une sortie série ou sur une carte d'interface parallèle.
Certains PC peuvent être reliés par des connecteurs compatibles avec ceux des PS/2 d'IBM. Il faudra donc disposer d'une souris spéciale. L'avantage est que ce type de connecteur se fixe généralement directement sur la carte mère, cela permet de ne pas occuper un connecteur d'imprimante, ou d'installer une carte d'interface.

Retour en haut de la page

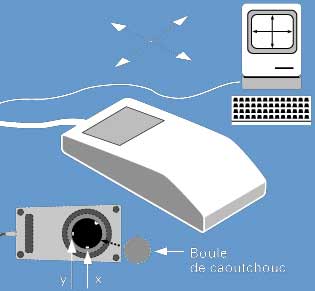

B.Son fonctionnement

C. La souris optique

Contrairement à la souris traditionnelle, la souris optique fonctionne grâce à deux sources lumineuses et deux récepteurs photosensibles qui remplacent la boule et les roues de codage de la souris traditionnelle.
La souris optique fonctionne de la manière suivante : les deux sources lumineuses produisent deux rayons dirigés vers le bas. Comme la souris est posée sur une plaque réfléchissante, les rayons sont donc renvoyés vers le haut à travers de lentilles ( petites sphères de plastique translucide). Ils seront ensuite réfléchis vers le bas par un miroir afin de venir frapper les récepteurs qui sont, quant à eux, placés perpendiculairement l'un par rapport à l'autre.
La plaque réfléchissante est l'outil indispensable au fonctionnement de la souris optique. Elle est constituée de fines rayures horizontales et verticales et sa dimension correspond à celle d'un tapis de souris. Les rayons lumineux seront donc déviés par les rayures, et les variations peuvent être détectées par les récepteurs photosensibles. Les impulsions sont par la suite traduites en signaux compréhensibles par l'ordinateur.
Ces souris ont surtout pour but de limiter les mouvements et d'obliger l'utilisateur à lever la main.



Retour en haut de la page

D.Les autres outils de pointage

Il existe pourtant aujourd'hui de nombreux objets qui permettent de remplacer la souris. Ceux-ci ont surtout un intérêt pratique, comme par exemple les trackballs sur les ordinateurs portables. Le trackball est constitué tout simplement d'une boule qu'il suffit de faire tourner avec ses doigts. Certains sont intégrés au clavier ou d'autres sont disposés sur le côté du clavier. IBM quant à lui a choisi le petit bouton rose posé au milieu du clavier. Ce bouton étant sensible à la pression, il suffit de le presser dans une certaine direction voulue et attendre que le pointeur se déplace à l'écran.
Certains systèmes sont encore plus encore plus expérimentaux comme ceux commandés par le mouvement des yeux grâce à une caméra. Alors que les ordinateurs sans clavier utilisent un écran sensible sur lequel on pointe un emplacement grâce à un stylet ( On peut même utiliser les doigts).
